产品介绍 Overview
JA1303/05/10/20双柱式气动压力机系列 双柱式台式气动压力机,广泛适用于产品的装配、压铆、弯曲、缩口、校平、冲裁、扩口、压入打印等加工。具有导向正,精度高,体积小,重量轻的特点。输出力、工作速度、行程、闭合高度、保压时间五个参数均可调整,并有自动记数功能。
技术参数 Specifications
项目 | 单位 | JA1303 | JA1305 | JA1310 | JA1320 | |
公称压力 | KN | 3 | 5 | 10 | 20 | |
使用空气压力 | Mpa | 0.2---0.6 | 0.2---0.6 | 0.2---0.6 | 0.2---0.6 | |
主轴最大行程 | mm | 90 | 90 | 90 | 90 | |
主轴调节行程 | mm | 90 | 60 | 60 | 60 | |
主轴端面到工作台距离 | mm | 250 | 300 | 300 | 300 | |
两柱之间中心距 | mm | 300 | 300 | 300 | 300 | |
主轴模柄孔直径 | mm | ¢12 | ¢20 | ¢20 | ¢20 | |
主轴模柄孔深度 | mm | 35 | 40 | 40 | 40 | |
工作台尺寸 | 前后 左右 | mm | 280 | 280 | 280 | 280 |
工作频率 | 次/min | 0----40 | 0---40 | 0---40 | 0---40 | |
上模下降速度 | Mm/s | 可调 | 可调 | 可调 | 可调 | |
操作方法 | 双控或脚控 | 双控或脚控 | 双控或脚控 | 双控或脚控 | ||
保压时间 | S | 0----5 | 0----5 | 0----5 | 0----5 | |
电源电压 | V | AC220 | AC220 | AC220 | AC220 | |
耗气量 | L/分 | 22 | 37 | 74 | 146 | |
T型槽 | mm | 10×10×20 | 10×10×20 | 10×10×20 | 10×10×20 | |
外型尺寸 | mm | 280×380×700 | 280×380×750 | 300×400×800 | 300×400×1050 |

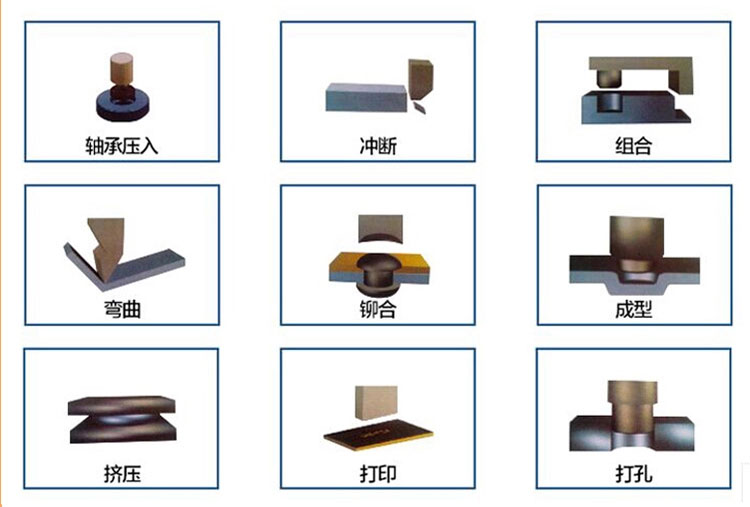

产品应用 Applications
