产品介绍 Overview
• 数字量输入
• 用于连接标准开关和两线制接近开关
技术参数 Specifications
订货型号 | 6ES7321-1EL00-0AA0 | ||
电源负载电压L1/交流额定值 | 120V | ||
输入电流/从背板总线5VDC,最大 | 16mA | ||
典型功耗 | 4W | ||
数字量输入点数 | 32 | ||
输入特性曲线,符合标准IEC61131,Type2 | √ | ||
可同时控制的输入点数 | •水平安装:最高40°C时,最大 最高60°C时,最大 •垂直安装:最高40°C时,最大 | 32 24 32 | |
输入电压
| •输入电压的类型 •直流额定值 •信号“0” •信号“1” •频率范围 | AC 120V 0~20VDC 74~132VDC 47~63Hz | |
输入电流:信号“1”,典型值 | 21mA | ||
输入延时(针对输入电压的额定值)标准输入: -“0”到“1”时,最大值 | - 15ms | ||
•屏蔽电缆的最大长度 •未屏蔽电缆的最大长度 | 1000m 600m | ||
可连接编码器:2线制传感器,允许的静态电流 | √,4mA | ||
诊断LED指示灯:数字量输入状态指示(绿色) | √;每个通道 | ||
电气隔离数字量输入 | •通道之间 •通道间每组点数 •通道和背板总线间 | - 8 √;光电耦合 | |
隔离测试电压 | 2500VDC | ||
所需前连接器 | 另配前连接器40P | ||
外形尺寸(mm)宽×高×深 | 40×125×120 | ||
约重(g) | 300 | ||

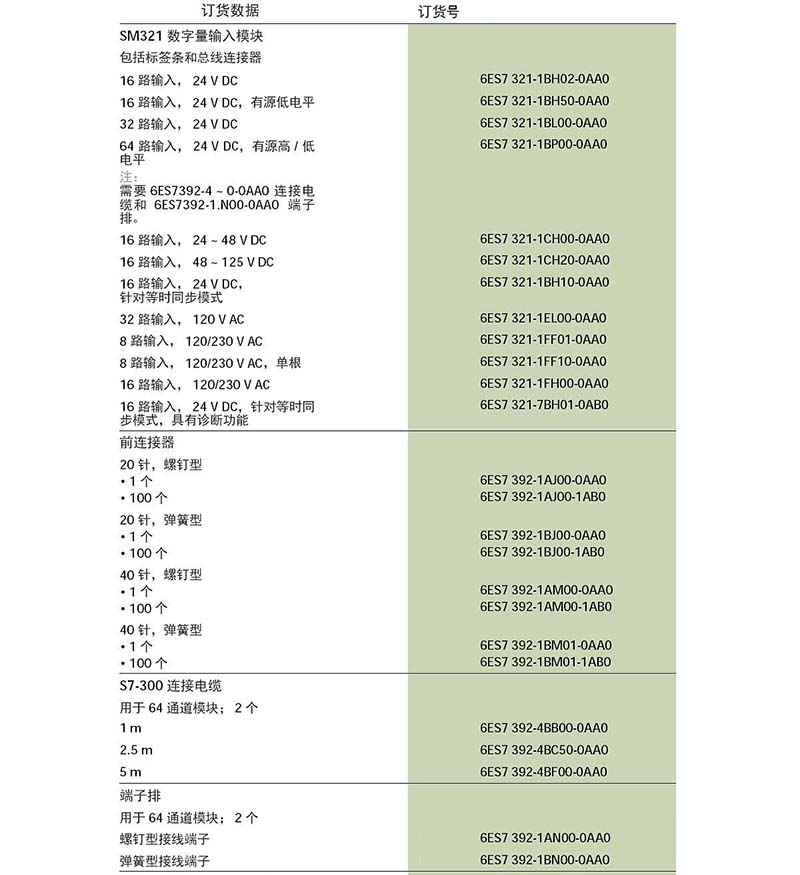

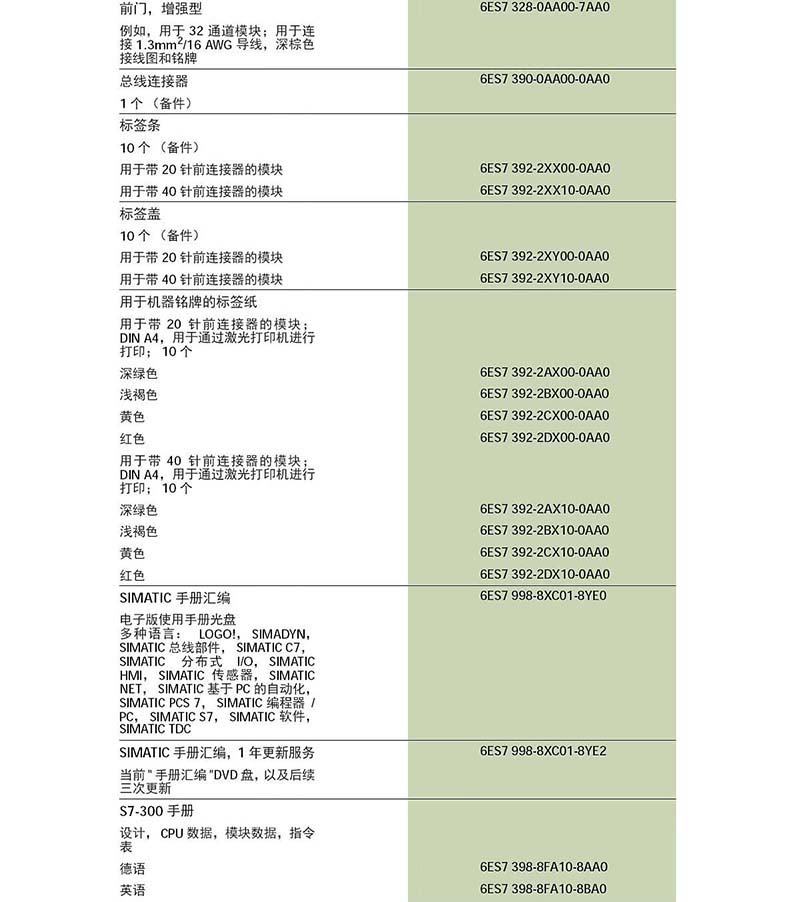

选型指南 SelectionData
