  6. 三菱电机/MITSUBISHI ELECTRIC FR-E740-7.5K-CHT变频器
  • 20161209161446142_M
鼠标按住图片可看放大效果

三菱电机/MITSUBISHI ELECTRIC FR-E740-7.5K-CHT变频器


  • 品牌:三菱电机
  • 型号:FR-E740-7.5K-CHT
  • 价格:询价(Tel:020-82037385)
  • 商品介绍
  • 规格参数
  • 包装参数
  • 商品图集

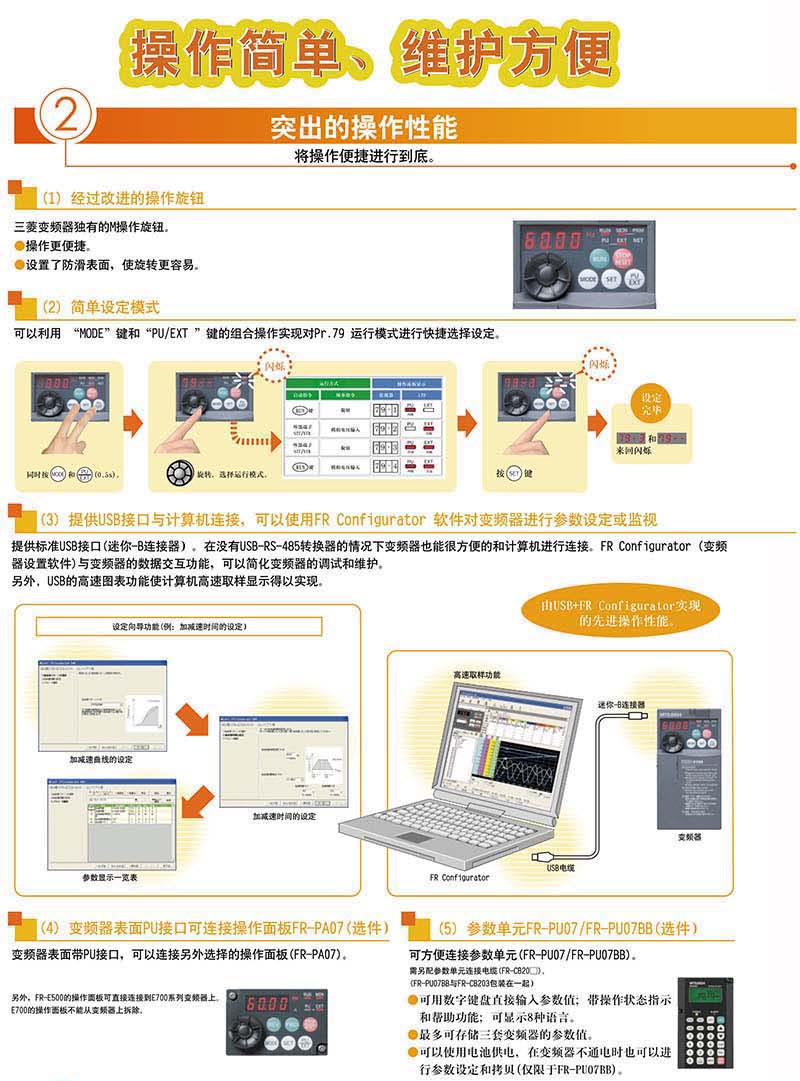

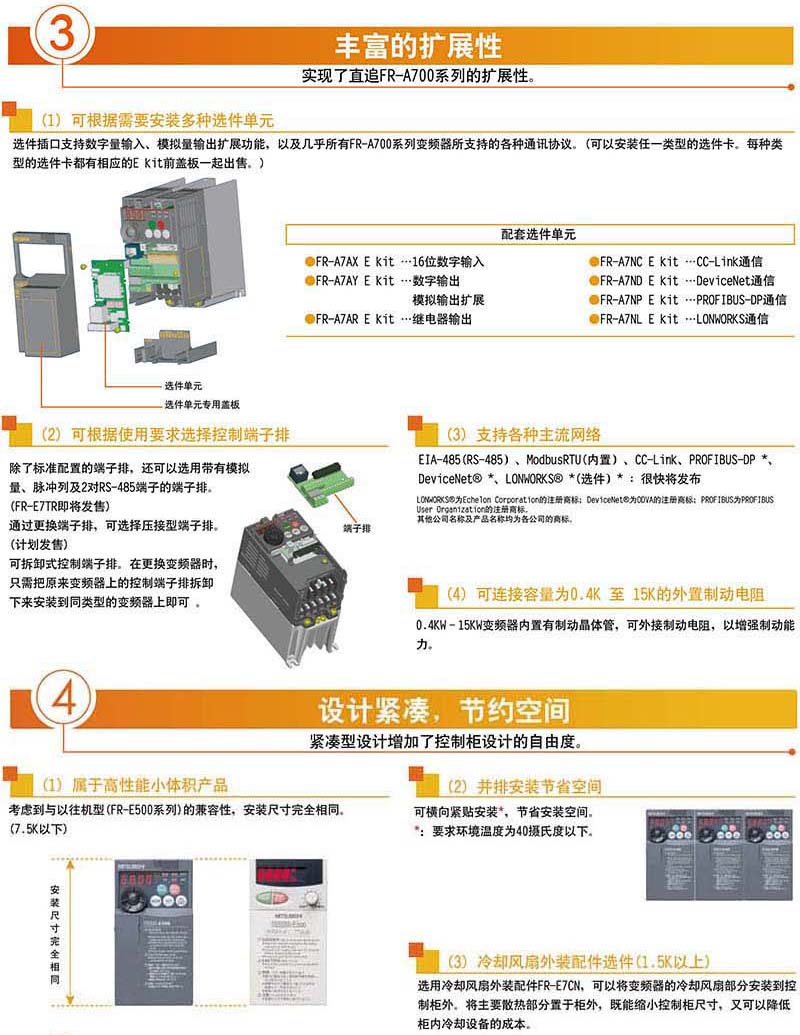

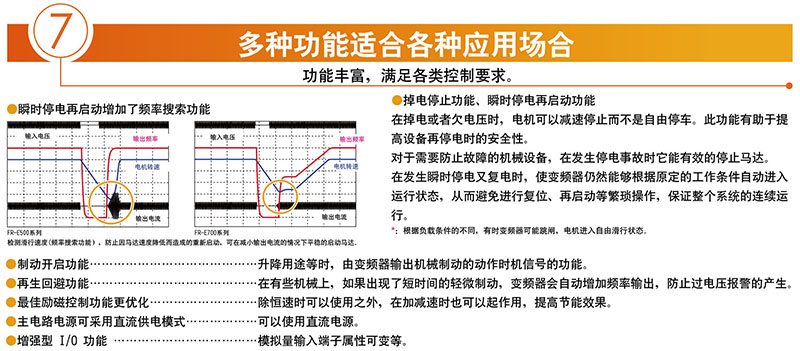

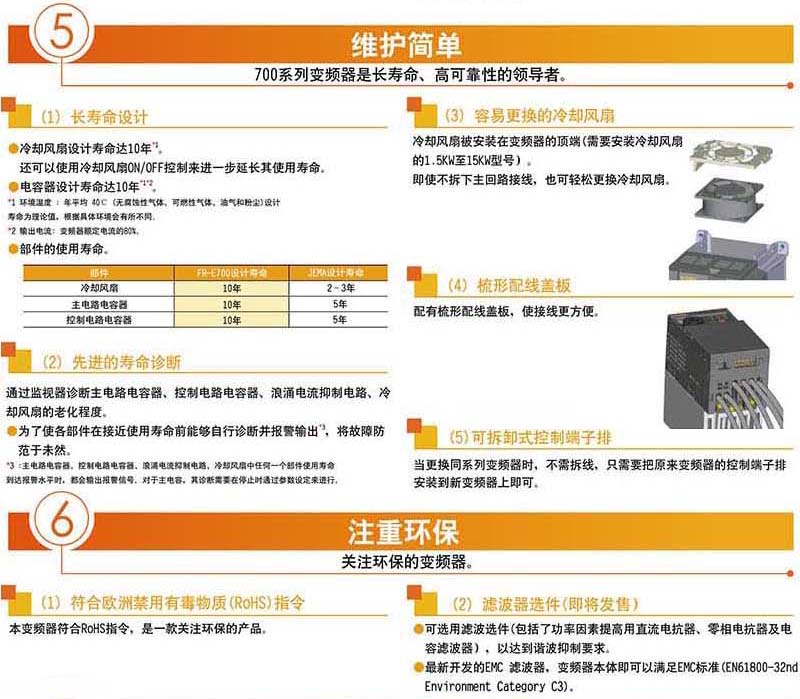

产品介绍 Overview


技术参数 Specifications

控制特性

控制方式

柔性PWM控制/高载波PWM控制(V/F控制、先进磁通欠量控制、通用磁通矢量控制、最佳励磁控制)

输出频率范围

0.4〜400Hz

频率设定分辨率

模拟量输入

0.06Hz/60Hz(端子2、4:0〜10V/10bit)
 0.12Hz/60Hz(端子2、4:0〜5V/9bit)

0.06Hz/60Hz(端子4:4〜20mA/10bit)

数字输入

0.01Hz

频率精度

模拟量输入

最大输出频率的±0.5%以内(25℃±10℃)

数字输入

设定输出频率的0.01%以内

电压/频率特性

基底频率可以在0~400Hz之间任意设定

可选择恒转矩曲线或变转矩曲线

启动转矩

200%以上(0.5Hz时)……已设定先进磁通矢量控制时(3.7K以下)

转矩提升

手动转矩提升

加/减速时间设定

可选择0.01~360s、0.1~3600s(可分别设定加速与减速时间)、直线或S形加减速模式

直流制动

动作频率(0~120Hz)、动作时间(0~10s)、动作电压(0~30%)可变

失速防止动作水平

可设定动作电流水平(0~200%可变),可选择有无

运转特性

频率设定信号

模拟量输入

2点

端子2:可选择0~10V、0~5V

端子4:可选择0~10V、0~5V、4~20mA

数字输入

通过操作面板及参数单元输入

启动信号

正转、反转单独控制、启动信号自动保持输入(3线输入)可以选择

输入信号

7点

可选择多段速、远程设定、挡块定位控制、第2功能选择、端子4输入选择、J0G运行选择、PID控制、制动开启功能、外部热保护输入、PU-外部操作切换、V/F切换、输出停止、启动自保持、正转、反转指令、复位变频器、PU-NET操作切换、外部-NET操作切换、指令权切换、变频器运行许可信号、PU运行外部互锁信号

运行功能

上下限频率设定、频率跳变、外部热保护输入选择、瞬间停电再启动运行、正转及反转防止、远程设定、制动序列、第2功能、多段速运行、挡块定位控制、固定偏差控制、再生回避、滑差补偿、操作模式选择、离线自动调谐功能、PID控制、计算机通信操作(RS-485)

输出信号

输出信号点数

集电极开路输出

2点

继电器输出

1点

运行状态

在变频器运行中、频率到达、过载报瞥、输出频率检测、再生制动预警、电子热继电器预瞥、变频器运行准备完毕、输出电流检测、零电流检测、PID下限、PID上限、PID正转反转输出、制动打开请求、风扇故障输出1、散热器过热预警、停电减速停止、PID控制动作中、重试中、寿命报警、电流平均值监控、远程输出、轻故障输出、异常输出、维护定时器报警

显示仪用

模拟量输出

可以在以下中选择:输出频率、电机电流(平均值或峰值)、输出电压、频率设定值、电机转矩、直流侧电压、再生制动使用率、电子过电流保护负载率、输出电流峰值、输出电压峰值、基准电压、电机负载率、PID目标值、PID测定值

脉冲输出

最大2.4kHz:1点

显示

操作面板参数单元(FR-PU07)

运行状态

可以从输出频率、电机电流(平均值或峰值)、输出电压、频率设定值、累计通电时间、实际运行时间、电机转矩、输出电压、再生制动使用率、电子过电流保护负载率、输出电流峰值、输出电压峰值、电机负载率、PID目标值、PID测定值、PID偏差、变频器输入输出端子监控、选件输入输出端子监控、输出功率、累计电量、电机热负载率、变频器热负载率等状态中进行选择

报警内容

保护功能启动时将显示报警内容,并存储8次报警内容(保护功能启动前的输出电压、电流、频率以及累计通电时间)

仅在参数单元(FR-PU04/FR-PU07中可实现的追加显示)

运行状态

报警内容

保护功能启动前的输出电压、电流、频率以及累计通电时间

对话式引导

FUNCTION(帮助)功能的操作指南

保护与报警功能

<保护功能>

加速中过电流、恒速中过电流、减速中过电流、加速中过电压、恒速中过电压、减速中过电压、变频器过热保护继电器动作、电机保护热继ill器动作、散热片过热、输入缺相、启动时输出端直接接地过电流#4、输出短路、输出缺相、外部热继电器动作、选件异常、参数错误、PU脱落、重试次数超限、CPU异常、制动晶体管异常、浪涌保护电阻过热、通信异常、模拟输入异常、USB通信异常、制动序列错误

<报警功能>

风扇故障、过电流失速防止、过电压失速防止、PU停止、参数写入错误、再生制动预警、电子热继电器预警、维护输出、欠压

环境

环境温度

-10°C~+50°C(不结冰)

环境湿度

90%RH以下(无凝露)

存放温度

-20°C~+65°C

周围环境

室内(无腐蚀性气体、可燃性气体、油雾及尘埃)

海拔及振动

海拔1000m以下、5.9m/s2以下

注:

  1. 存放温度为在运输时等短时间可适用的温度。

  2. 风扇故障报警、异常输出、风扇故障输出功能因0.75K以下机型没有冷却风扇,因此不具备此功能。

  3. 环境温度低于40°C的条件下使用时,可以紧贴安装(间隔Ocm)。

  4. M初始状态下,不启用启动时输出端直接接地过电流、外部热继电器动作、重试次数超限、维护输出、制动序列错误、再生制动预警等功能。

  5. 输出信号,FR-E740中为模拟量输出(AM端子),FR-E720中为脉冲输出(FM端子)。

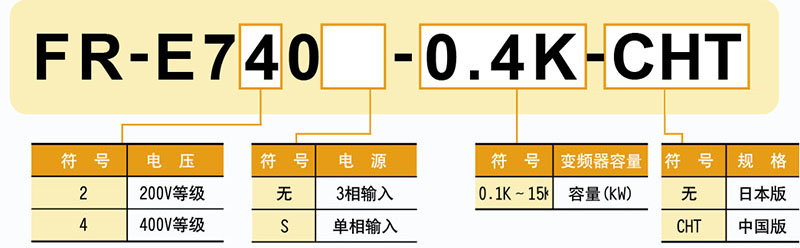

型号

FR-E740-7.5K-CHT

适用电机容量(kW)

7.5

输出

额定容量(kVA)

13

额定电流(A)

17

过载能力

150%  60s、200%  3s (反限时特性)

电压

3 相380V~480V

电源

额定输入交流电压、频率

3相380V~480V  50Hz/60Hz

交流电压容许波动范围

325 〜528V  50Hz/60Hz

频率容许波动范围

±5%

额定容量(kVA)

17

防护等级(JEM 1030)

IP20

冷却方式

强制风冷

大约重量(kg)

3.2

注:

  1. 适用电机容量是以使用三菱标准4极电机时的最大适用容量。

  2. 额定输出容量是指输出电压为440V时的容量(FR-E740),及输出电压为230V时的容量(FR-F720)。

  3. 过载能力是以过电流与变频器的额定电流之比的百分数(%)表示时,反复使用时,必须等待变频器和电机降到100%负载时的温度以下

  4. 最大输出电压不能大于电源电压。在电源电压以下可任意设定最大输出电压。但是,变频器输出侧电压的峰值降为电源电压的1.41倍。

  5. 电源容量根据电源端阻抗值(包括输入电抗器和电线)变化。

  6. 环境温度超过40℃时,若将Pr.72PWM频率值设定为2KHz以上,进行低噪音运行设置时,额定输出电流将是括号中的值。

选型指南 SelectionData


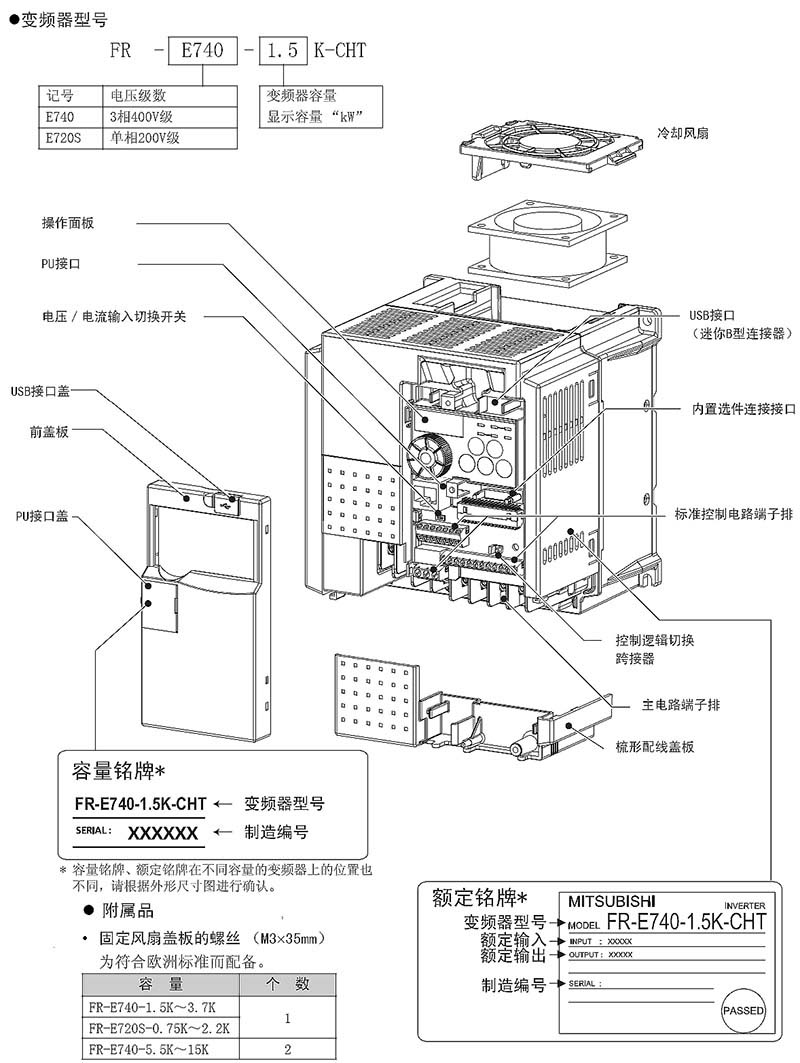

产品细节 Details

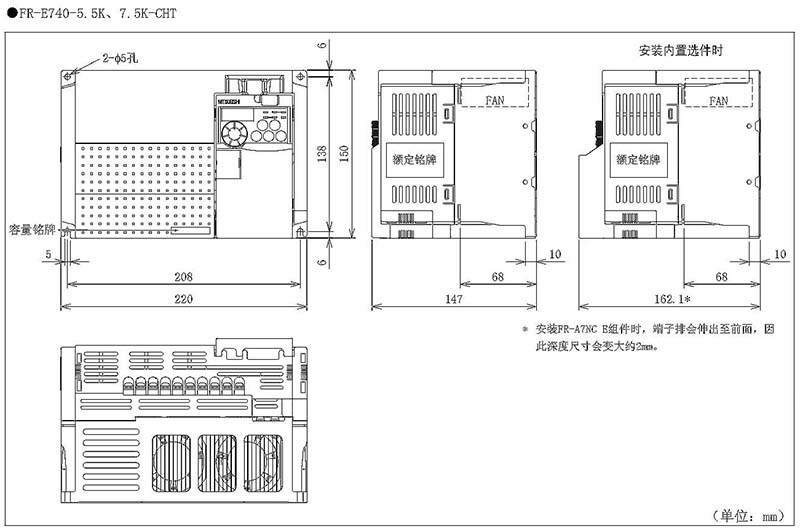

产品尺寸 Dimensions

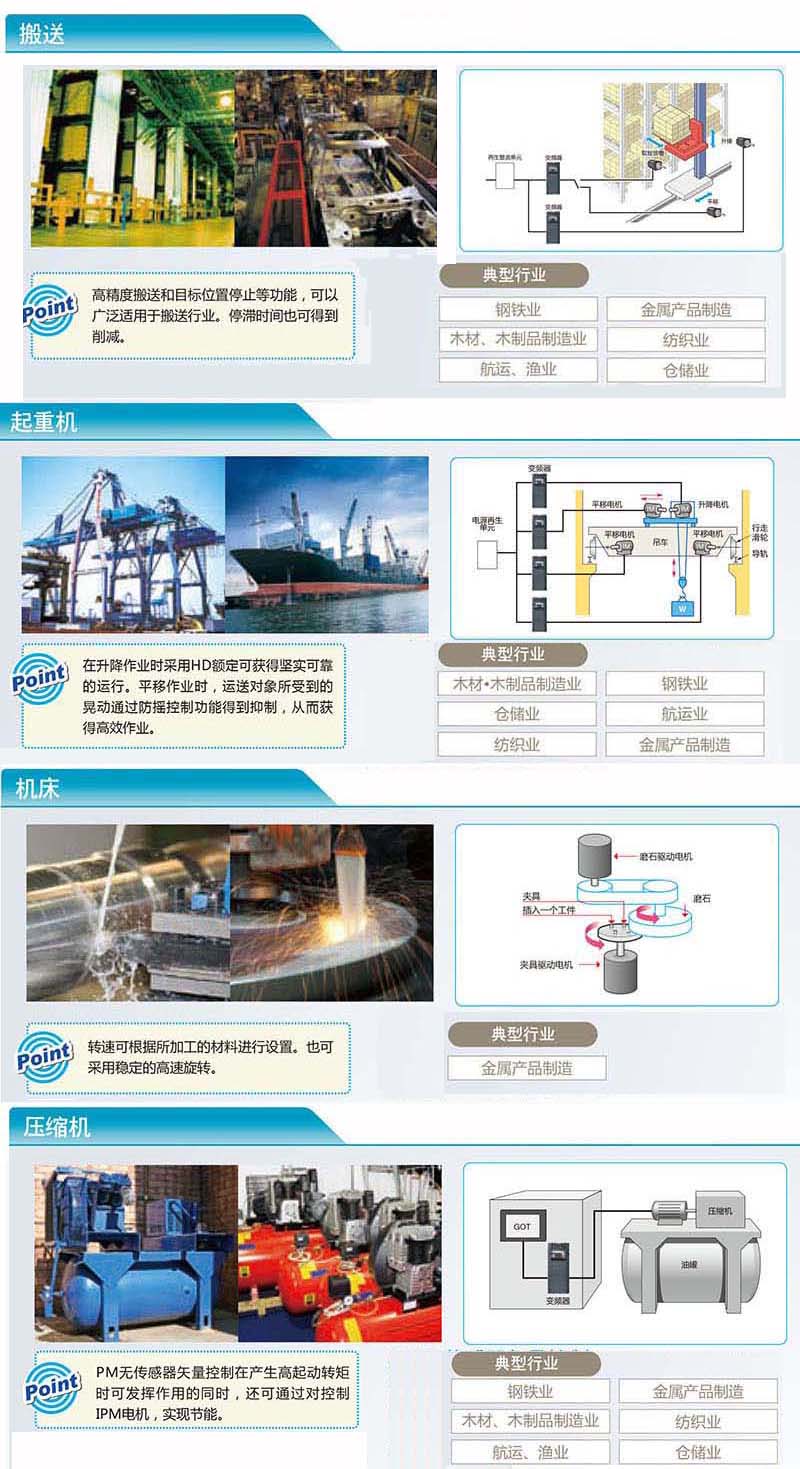

产品应用 Applications

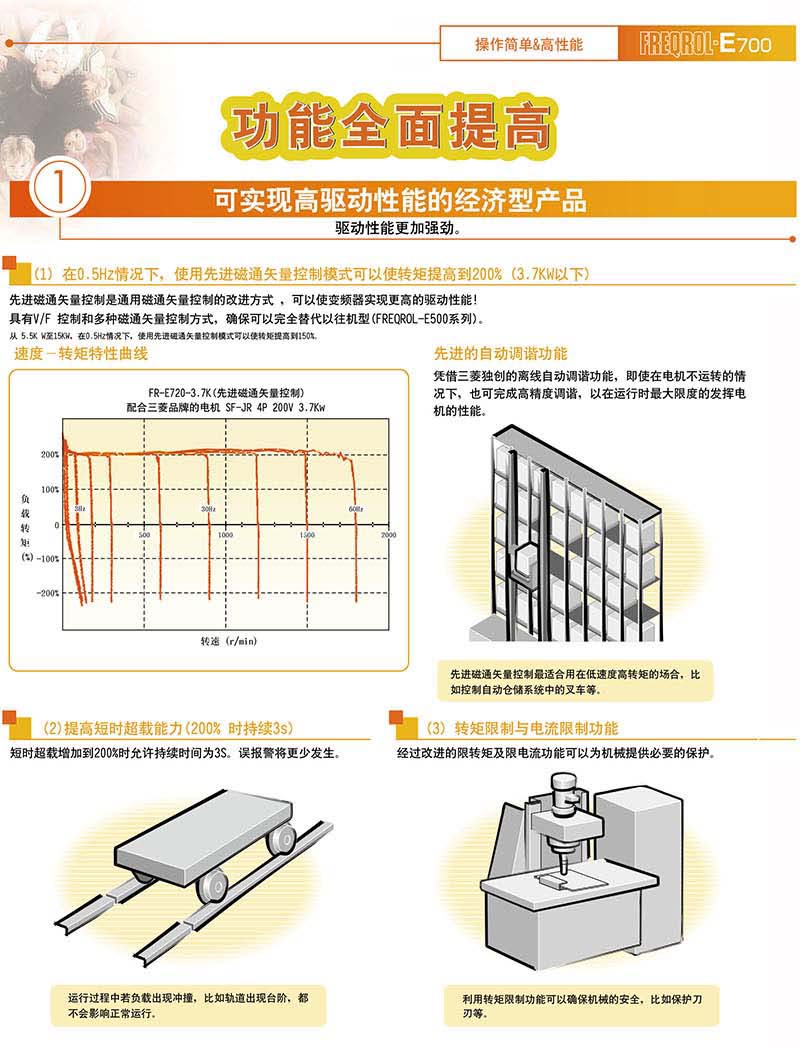

FR-D700 产品应用.jpg产品应用.jpg

规格参数
系列 FR-E740
输入电压(V) 380~500V
相数 三相
额定功率(kW) 7.5
额定输出电流(A) 17
冷却方式 强制风冷
IP防护等级 IP20
操作面板 内含
外形尺寸(mm)长×宽×高 147×220×150
重量(kg) 3.2
包装参数
长度(mm) 250
宽度(mm) 220
高度(mm) 290
重量(kg) 1.0
